xDIO-8
Промислове
імпульсне реле

Імпульсне реле з керуванням по Modbus RTU, 8 релейними виходами 250В 10А та 8 оптоізольованими дискретними входами — розроблено для автоматизації будівель та керування промисловим навантаженням.

Інтерфейс RS-485 з гальванічною ізоляцією та захистом порту. Оптоізольовані дискретні входи з підтяжкою 5В. Релейні контакти AgSnO2 на 250В 10А. Живлення DC 12–48V (можливе відхилення). Корпус на DIN-рейку.

8 Relays 8 Inputs RS-485 12–48V DC
Замовити xDIO-8 Інтерактивне демо
Призначення

Призначення та застосування

Контролер xDIO-8 призначений для вмикання/вимикання електрообладнання через реле з напругою комутації до 250В та струмом до 10А на канал. Він контролює стан замкнуто/розімкнуто на цифрових входах, що підтримують типи «сухий» та «мокрий» контакт, забезпечує кнопкове керування (зміна стану реле за імпульсом) та рахує імпульси для лічильників з імпульсним виходом.

8×DO

Релейні виходи · 250В 10А (AgSnO2)

8×DI

Оптоізольовані входи · сухий та мокрий контакт

1200m

Макс. довжина шини RS-485

256 kbps

Макс. швидкість обміну даними
Можливості

Створено для промислової надійності

Кожен компонент xDIO-8 розроблено для безперебійної роботи в системах автоматизації будівель, керуванні освітленням та промисловими навантаженнями.

8-канальне імпульсне реле

8 релейних виходів з контактами AgSnO2 на 250В 10А. Кожне реле змінює свій стан при активації відповідного входу — що дозволяє реалізувати логіку кнопкового перемикання (імпульсне реле).

Гальванічна ізоляція та захист портів

Порт RS-485 з гальванічною ізоляцією, захистом від статики до 2.5 кВ, захистом по живленню до 300Вт. Дискретні входи мають оптоізоляцію з підтяжкою 5В.

Модульний дизайн на DIN-рейку

Компактний корпус 107×91×58мм зі стандартним кріпленням на DIN-рейку. Зручний для швидкого встановлення в щитках поруч з іншим модульним обладнанням.

Modbus RTU через RS-485

Промисловий зв'язок RS-485 із протоколом Modbus RTU. Швидкості від 4800 до 256000 біт/с. Максимальна довжина шини до 1200 метрів.

LED Індикація

Наочна візуальна діагностика: індикатори STE (статус), TXD (передача), RXD (прийом), а також окремі світлодіоди для кожного з 8 виходів та 8 входів.

Підрахунок імпульсів та метрика

Цифрові входи підтримують режим підрахунку імпульсів для підключення лічильників електроенергії, води та газу з імпульсним виходом.

Процес

Як працює xDIO-8

Від натискання кнопки до керування навантаженням — гарантоване локальне виконання без затримок і залежності від хмари.

01 — Перехоплення імпульсу

Миттєве натискання кнопки фіксується одним з 8 оптоізольованих цифрових входів (DI1-DI8). Підтримка сухого та мокрого контактів гарантує надійну детекцію для різних типів вимикачів.

02 — Апаратна логіка

Контролер обробляє імпульс згідно з налаштованою логікою — режим перемикання (зміна стану реле при кожній активації), взаємоблокування або підрахунок імпульсів.

03 — Зміна стану реле

Відповідний релейний вихід (DO1-DO8) змінює стан. Кожне реле має контакти AgSnO2 на 250В 10А. LED-індикатори забезпечують зворотній зв'язок у реальному часі.

04 — Комунікація по шині

Новий стан реле передається по шині RS-485 Modbus RTU на швидкостях до 256000 біт/с. Порт захищений гальванічною ізоляцією від перешкод.

Живе Демо

Інтерактивне демо розумного будинку

Спробуйте xDIO-8 у дії. Ця інтерактивна симуляція демонструє логіку роботи імпульсного реле — натисніть на будь-який вимикач, щоб увімкнути світло і подивитись, як входи активують релейні виходи в реальному часі.

Інтерактивна симуляція реле · Детермінована логіка · Натискайте вимикачі для керування
Сценарії

Де використовується xDIO-8

Надійне рішення для промислової або побутової автоматизації з керуванням Modbus RTU. Від розумних будинків до розумних теплиць — один пристрій адаптується під ваші потреби.

Юзкейс 01 — Розумний будинок

Комфорт і повний контроль світла та приладів

Керуйте всім, що можна ввімкнути і вимкнути: від освітлення до бойлерів, витяжок та чайників.

Організація кнопкових вимикачів: натискання змінює стан реле (режими: постійний та імпульсний).

Підтримка датчиків та вимикачів типу «сухий» та «мокрий» контакт.

Ідеальне рішення для автоматизації квартири, будинку або офісу.

Юзкейс 02 — Промислова автоматизація

Керування складним обладнанням

Промисловий стандарт передачі даних для стабільної роботи на великих об'єктах.

Стабільне керування та зв'язок на максимальній відстані до 1200 метрів.

Каскадне підключення декількох пристроїв з адресами від 1 до 255 на одній шині RS485.

Вбудований алгоритм усунення брязкоту контактів для точного зчитування сигналів.

Юзкейс 03 — Розумні теплиці

Автоматизація кліматичних систем

Повний контроль мікроклімату: освітлення, обігрів, вентиляція та полив — все керується одним пристроєм.

Автоматичне керування фітоосвітленням за розкладом або за показниками датчика освітленості.

Увімкнення обігріву при зниженні температури та вентиляції — при перевищенні порогового рівня.

Керування електроклапанами зрошення та насосами для автоматичного поливу.

Управління витяжками та вікнами провітрювання для підтримки оптимального мікроклімату.

Галерея

Галерея продукту

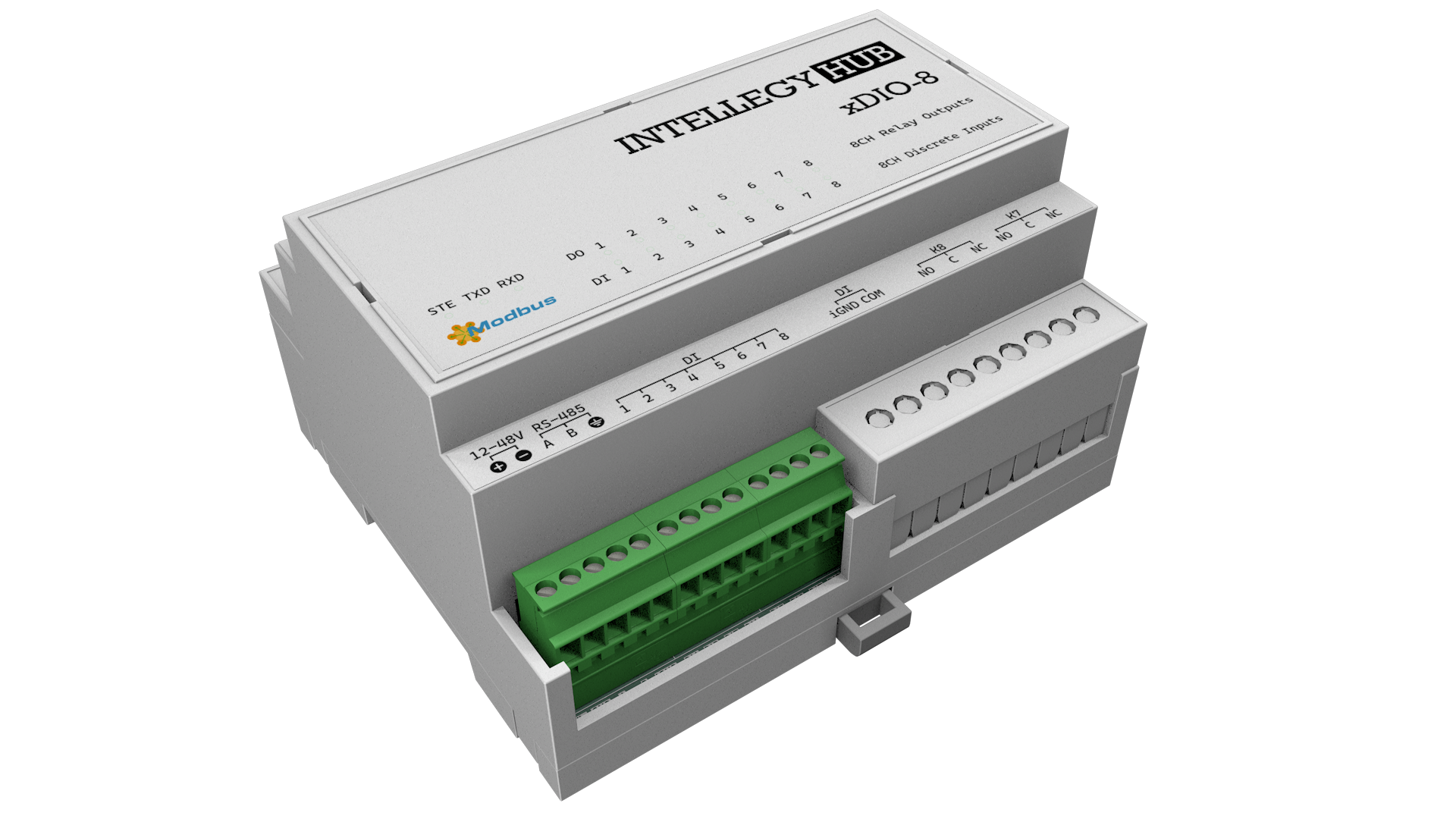

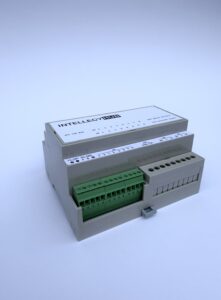

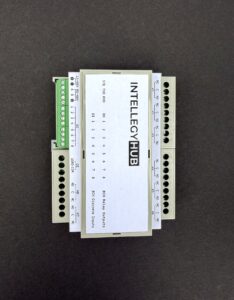

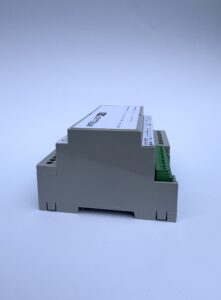

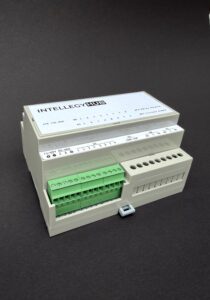

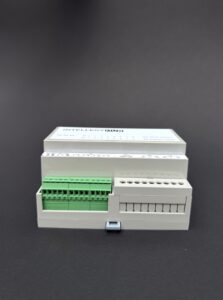

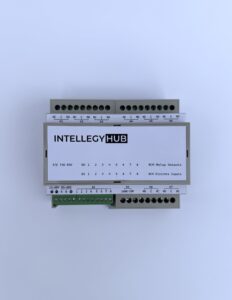

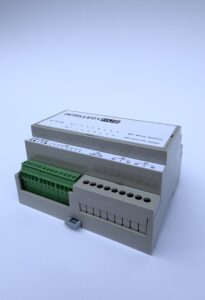

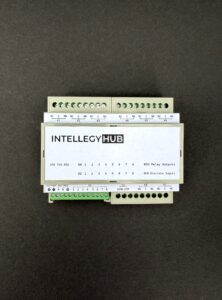

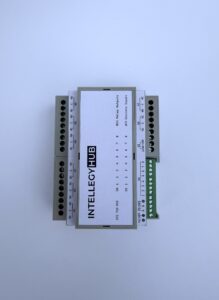

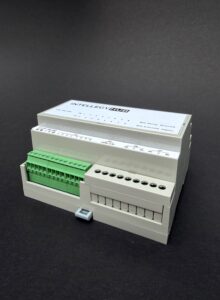

xDIO-8 поєднує релейне обладнання промислового класу з інтелектуальним керуванням у компактному корпусі на DIN-рейку. Форм-фактор 107×91×58мм.

Технічні дані

Технічні характеристики

Повні електричні, комунікаційні та механічні параметри для системної інтеграції та проєктування щитів.

Живлення та Електрика

  • Напруга живлення DC 12–48V
  • Мін. потужність БЖ 12W
  • Релейні виходи 8× (DO1–DO8)
  • Номінал реле 250V / 10A
  • Контакти реле AgSnO2
  • Дискретні входи 8× (DI1–DI8)
  • Ізоляція входів Optocoupler + 5V pull-up
  • Тип входів Dry & wet contact

Зв'язок

  • Інтерфейс RS-485 (isolated)
  • Протокол Modbus RTU
  • Конектори Terminal blocks "A" & "B"
  • Макс. відстань 1200 meters
  • Швидкості 4800–256000 bps
  • Захист порту Static up to 2.5 kV
  • Захист живлення Up to 300W
  • Запобіжники Self-restoring

LED Індикація

  • STE Статус пристрою
  • TXD Передача даних
  • RXD Прийом даних
  • DO 1–8 Стан дискретного виходу
  • DI 1–8 Стан дискретного входу

Механіка та Середовище

  • Розміри (Ш×В×Г) 107 × 91 × 58 mm
  • Кріплення DIN-rail (35mm)
  • Корпус Industrial plastic
  • Робоча темп. −20°C to +70°C
  • Сертифікація CE / EMC / RoHS
Переваги

Чому варто обрати xDIO-8

Пряма заміна імпульсним реле

xDIO-8 замінює до 8 традиційних імпульсних реле в одному модулі на DIN-рейку — додаючи інтерфейс Modbus RTU, діагностичну LED-індикацію, підрахунок імпульсів і логіку, недоступну старим реле.

Захист промислового класу

Гальванічна ізоляція RS-485, захист від статики до 2.5 кВ, захист живлення до 300Вт з відновлюваними запобіжниками та оптоізольовані входи гарантують надійну роботу.

Універсальні режими входів

Цифрові входи підтримують типи сухий/мокрий контакт з підтяжкою 5В, режим перемикання для кнопкового керування, а також підрахунок імпульсів для лічильників з імпульсним виходом.
